הבנק הבינלאומי הראשון, תל אביב- יפו.
אדריכלות: Pei-Cobb-Freed בשיתוף ניר-קוץ אדריכלים | ניהול פרויקט: ניצן-ענבר ניהול פרויקטים ( 1992) בע"מ | יועץ אלומיניום: לנדמן אלומיניום בע"מ | קבלן אלומיניום: אלום עשת
ספק הצללות אינטגרליות: אורשייד מערכות בקרת אור יום

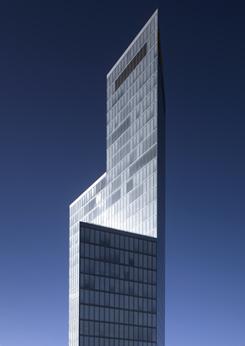

אודות – מגדל משרדים בתל אביב המיועד להנהלה הראשית של הבנק הבינלאומי הראשון. בבסיס המגדל שוכן גם הסניף הראשי של הבנק. המגדל ממוקם בשדרות רוטשילד באזור עסקים דינמי אשר פעיל תרבותית וחברתית בשעות הלילה.
מעטפת המגדל מזכירה בשפה העיצובית שלה את מגדל הבנק המרכזי של סין, אשר תוכנן על ידי השלוחה של משרד IMP, בהונג קונג. השפה העיצובית של המבנה מעניקה לו מופע של תחכום ועוצמה כלכלית מחד, ושקיפות ניהולית מאידך. המגדל מורכב מחמש מנסרות של משולש שווה צלעות. כל אחת מן המנסרות מתנשאת לגובה אחר. יחדיו, הן יוצרות תצריף גיאומטרי משתנה המבוסס על זווית של 60°. בדומה למבנים אחרים במרכז ההיסטורי של תל אביב, גם מגדל זה זכה לתוספת של אחוזי בנייה בזכות שימור שני מבנים היסטוריים: בית ועד הקהילה ובית רבקה גרינוולד. בית ועד הקהילה מחובר פיזית אל בסיס המגדל ומשמש כחלק מן הסניף הראשי של הבנק. מתוך כבוד למבנים ההיסטוריים המגדל הוצב בגבם, ולא בקדמת המגרש הצמודה לרחוב.
קיר מסך כפול (Double Skin Façade) – הנהלת הבנק ביקשה לתכנן בניין שקוף ככל האפשר. קירות מסך שקופים החשופים לקרינת שמש ישירה, ולתנאי האקלים הים תיכוני, מחוללים בגבם ובסמוך להם, תנאים של אי – נוחות אקלימית. מטעמים אלה למגדל זה יועד קיר מסך כפול אשר מאופיין בצריכה מינימלית של מיזוג אוויר מחד, ומעניק למשתמש נוחות אקלימית גבוהה מאידך. בפן ההנדסי, בישראל העלות הנוספת של קיר המסך הכפול איננה כלכלית ביחס לחיסכון בציוד מערכת מיזוג האוויר, ותשומות התפעול שלו לאורך השנים. לכאורה ההחזר הכספי מושג רק לאחר תקופה הנמשכת בין 20-18 שנה.
חתך אנכי
- קרום חיצון של שמשת רבדים שקופה.
- תריס ונציאני חשמלי, המופעל בזרם חילופין של 220v, וזאת בניגוד לזרם ישר של 24v, הנדרש לשמשה בידודית בעלת הללה מובנית של תריס ונציאני חשמלי.
- קרום פנימי של שמשה בידודית מרסנת קרינה (Low E), המזוגגת בדלתית נפתחת פנימה, וכנדרש לתחזוקת התריס הונציאני הפרוש בתווך שבין השני הקרומים.
- צנרת ליניקת האוויר החם וסילוקו חוצה מן המבנה
- פתח מבוקר לכניסת אוויר קר, לצינון וסיחרור האוויר בתווך שבין שני הקרומים
- חסימת עשן בין שתי קומות
- מצלול העשוי פח אלומיניום מבודד
- פרופיל קורת ערב וכמקובל בקיר Unitized
- פח להצנעת הינע התריס הונציאני
- זקופה מפוצלת וכמקובל בקיר Unitized
הכדאיות הכללית הושגה תודות לתיקון החמישי בתקנות התכנון והבנייה, שעליו ניתן לקרוא בהרחבה בפרויקט הרחבת מבנה צ'ק פוינט, תל אביב. העקרונות של קיר המסך הכפול הממוכן דומים מאוד לאלה של קיר המסך הכפול המאוורר, שעליו ניתן לקרוא בהרחבה במבנה הבורסה לניירות ערך. גם קיר המסך הכפול הממוכן מתבסס על שני קרומים. קרום חיצון שנועד לשבור את קרינת השמש הישירה קודם שהיא מכה בקרום הפנימי. משקרינת השמש הישירה נשברה, גלי ה- IR נכלאים בתווך שבין שני הקרומים, ומחממים אותו. התווך שבין שני הקרומים נתון לסחרור מאולץ וממוכן, בלתי פוסק של אוויר. אוויר קר וממוזג נכנס לתוך חלל זה בבסיסו, מצנן את התווך שבין שני הקרומים ותוך כדי כך מתחמם. האוויר החם עולה מעלה, ונפלט מתוך חלל זה דרך פתח מיוחד, אל מערכת איוורור מיוחדת הפולטת אותו אל מחוץ למבנה. הקרום הפנימי עשוי שמשה בידודית מרסנת קרינה (Low E), המרסנת ומונעת את הולכת החום מן התווך החם שבין שני הקרומים, פנימה אל תוך המבנה.
בתוך תווך זה, פרוש תריס הצללה. תפעול התריס: פתיחתו, הגפתו, ואף זווית הצידוד של הרפפות נשלטת על ידי מחשב מרכזי, ולפרקי זמן קצובים על ידי המשתמש בחדר. המחשב המרכזי מתפעל את תריסי ההצללה בכל חזית וחזית, בהתאם לעוצמת האור הנמדדת בה מחד, תנאי האקלים והטמפרטורה מאידך. מחשב מתפעל את ההצללה שבמעטפת המגדל, לפי עוצמת התאורה. המשתמש יכול לבחור תפעול שונה להצללה בחדרו לפרק זמן קצוב. בחלוף פרק הזמן, השליטה חוזרת למחשב.
