קיר מסך העשוי סריג של פלדה ואלומיניום

בניין אשפוז דוידסון, מרכז רפואי הדסה עין-כרם, ירושלים.

אדריכלות: HKS ARC, א. ספקטור – מ. עמישר אדריכלים, אדריכל משה לוי | מנהל פרוייקט: אחים מרגולין הנדסה וייעוץ | יועץ אלומיניום: לנדמן אלומיניום בע"מ | קבלן אלומיניום:  אלום עשת

צילום: אלעד שריג

השהות במוסדות רפואיים איננה מבחירה, ועלולה להתפרש על פני תקופה ארוכה. מעטפת המחדירה אור טבעי פנימה, ומאפשרת למאושפז תצפית ממיטת חוליו מהווה גורם מבריא (healling).

חתך אנכי

  1. שמשה בידודית מרסנת קרינה והדפס קראמי של נקודות, בצפיפות של 20% בפן #3
  2. קורח ערב של המכלול קליל – 8300. הפרופיל אחוז בגבו, בתשתית המבנית (3)
  3. תשתית מבנית של קורות אופקיות, העשויות צמד פסים שטוחים, ומחוררים של פלדה
  4. מחבר ומוט תלייה של פלב"מ המתנשא לכל הגובה, מחובר במשקוף הבטון, ותומך בהטרחות הכבידה הפועלות על קורות הפלדה (3)
  5. צלע של שמשת רבדים. הצלע תומכת בפאות האנכיות של השמשות, המזוגגות בנדבך התחתון של קיר המסך
  6. תשתית מבנית של פלדה לתמיכת הרפפות בקצותן
  7. רפפות הצללה של פרופיל אלומיניום, 150מ"מ עומקו
  8. מחבר לאחיזת הרפפות בקצותן.
צילום: אלעד שריג

מעטפת מכלולי האלומיניום השונים במעטפת אגפי המבנה, נבחרו והותאמו באופן פרטני לייעודם. המכלולים נותנים מענה חזותי – עיצובי, ההולם ומכבד את הפתח מחד, ומותאמים למיקומם במעטפת המבנה מאידך.  מעטפת המבנה מממשת את עקרונות הסביבה המבריאה (healling) והמתקשרת. לכאורה, דרישת הסביבה המבריאה לפתחים גדולים ורחבים, סותרת את כללי הקיימות. אף על פי כן, לא כך הוא.

הפתחים הגדולים, המתוכננים לפי עקרונות הסביבה המבריאה, מותאמים למלא אחר כמה עקרונות המשתלבים זה בזה, והם:
א. חסימה של קרינת השמש הישירה פנימה אל תוך המבנה
ב. כיבוד הפרטיות של המאושפזים בתוך המבנה
ג. הכנסת אור טבעי פנימה לתוך המבנה
ד. ראות (Vision) חוצה. מטעמים אלה, חלונות חדרי האשפוז זוגגו בשמשה בידודית מרסנת קרינה (Low E) בעלת הצללה מובנית של תריס ונציאני סבסב (Knob).

בנוסף, תוכננו בתוך המבנה חללים מיוחדים של גנים מוריקים, המתנשאים כחלל כפול ועטופים בקירות זכוכית. חללים אלה שופעים באור ובצמחייה, ומאפשרים למאושפזים להתהלך בתוך בית החולים, בסביבה מוגנת ובטוחה, ליהנות מן הגן מחד, ומן הנוף של הרי יהודה מאידך. הם מכונים "גנים רפאויים". כדי לעמוד בדרישות הקיימות, קירות הזכוכית האלה זוגגו בשמשה בידודית מרסנת קרינת (Low E) בעלת הדפס קראמי.

צילום: אלעד שריג

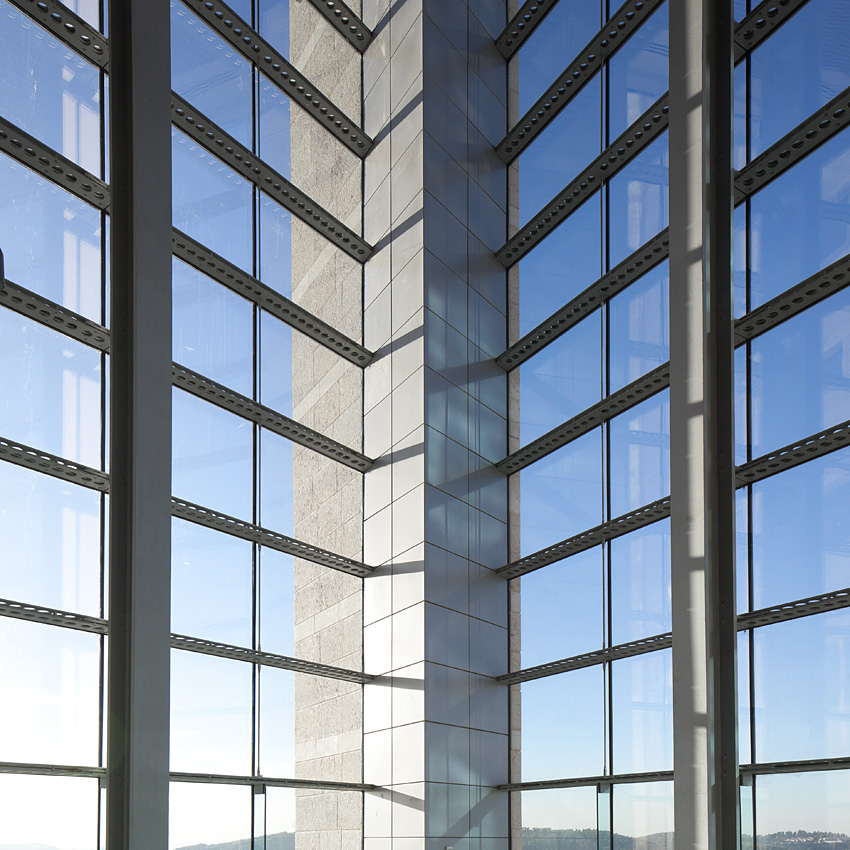

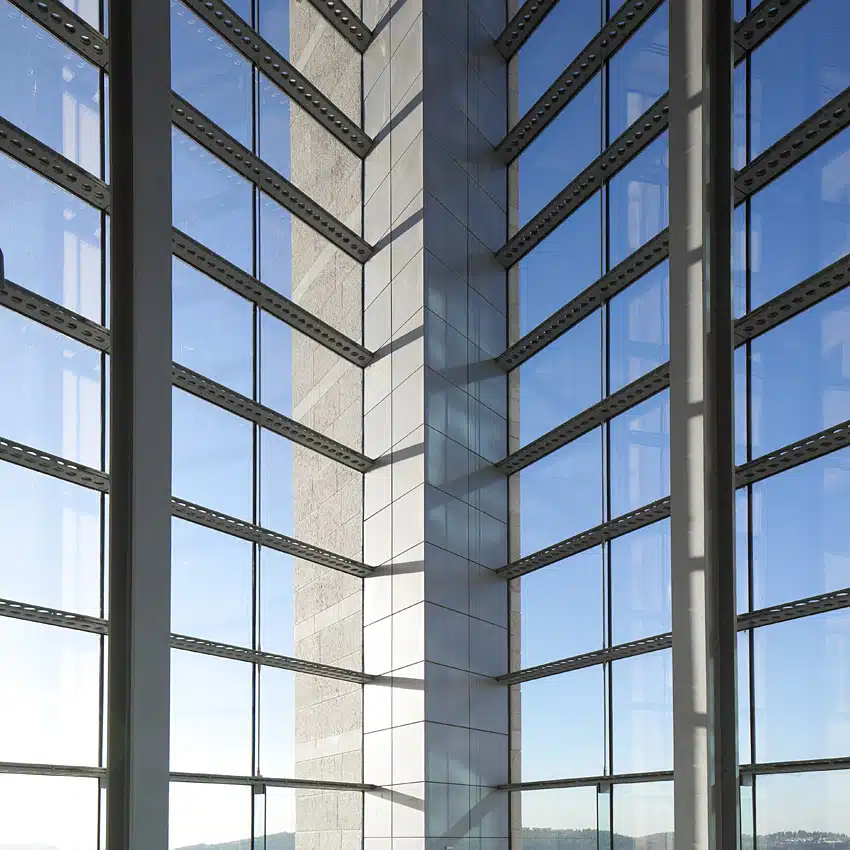

מכלולים משולבים של אלומיניום ופלדה במגדל האשפוז של הדסה, קירות מסך רבים מתפרשים על פני ממדים ניכרים. פרופילי האלומיניום הקיימים לא התאימו, בפן הסטטי, לממדים ניכרים אלה, ולכן הוחלפו בפרופילי פלדה.

צילום: אלעד שריג

מודול האלסטיות של הפלדה, גדול פי שלושה מזה של האלומיניום. בזכות החלפת פרופילי האלומיניום בפרופילי פלדה, ניתן להקטין את החתך הגיאומטרי של סריג קיר המסך. בפן החיצון של קירות המסך, נותרו פרופילי האלומיניום המקובלים בשביל קירות מסך. השילוב של פרופיל פלדה בפן הפנימי של קיר המסך, ופרופיל אלומיניום בפן החיצון שלו, הקשיח את הקיר סטטית לייעודו.
בנוסף, קיר המסך הותאם למנוע התגנבות של מים לאורך שנים, תודות לפרופילי האלומיניום, הניחנים בקיים ארוך, ואשר יושמו בפן החיצון. לפרופיל משולב של אלומיניום מחוץ לשמשה, ושל פלדה בגב השמשה, יתרון חזותי ותפקודי. חזותית, לפרופיל הפלדה חתך קטן מפרופיל אלומיניום. תפקודית לאלומיניום קיים ארוך מלפלדה.

צילום: אלעד שריג
