מבואת הכניסה למוזיאון תולדות השואה, יד ושם, ירושלים
אדריכלות: משה ספדיה אדריכלים, אדריכלית ראשית ומנהלת פרויקט אירית כוכבי |
יועץ אלומיניום: לנדמן אלומיניום בע"מ.

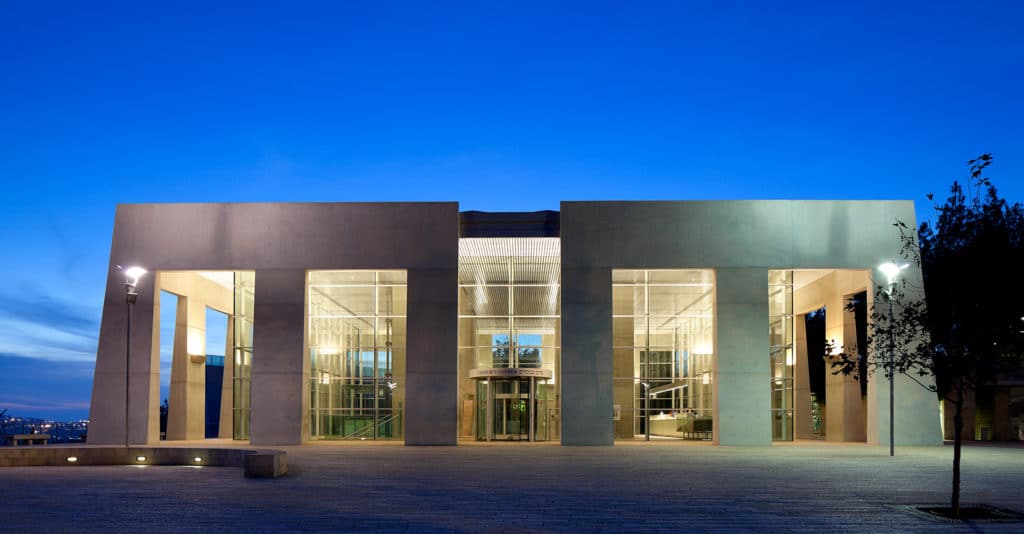

אודות- בניין המבואה הוא מרכז המבקרים של יד ושם, ונועד לספק מידע להתמצאות, ולשמש נקודת מוצא ומפגש לביקור בהר הזיכרון. בניין המבואה המתנשא לגובה של קומה אחת מעל כיכר המבואה, בנוי כסוכה קלה שקופה שכל פאותיה עשויות זכוכית. מבנה המבואה מוקף בארקדה נטויה עשויה עמודים של בטון אדריכלי חשוף. המבואה מקורה במצללה ("משרבייה") אקוסטית של פרופילי אלומיניום. המצללה מסננת את קרינת השמש, ויוצרת אדריכלות של צל ואור המשתנה במהלך שעות היום.
מעטפת הזכוכית של המבואה מעניקה למבקר קשר בלתי אמצעי עם הסביבה וחיבור אל הרי ירושלים מחד, ואל הר הזיכרון מאידך. השמשה בהיקף הסוכה בעלת שקיפות גבוהה היא מותאמת לרסן את קרינת השמש הישירה, ונטולת רפלקטיביות.

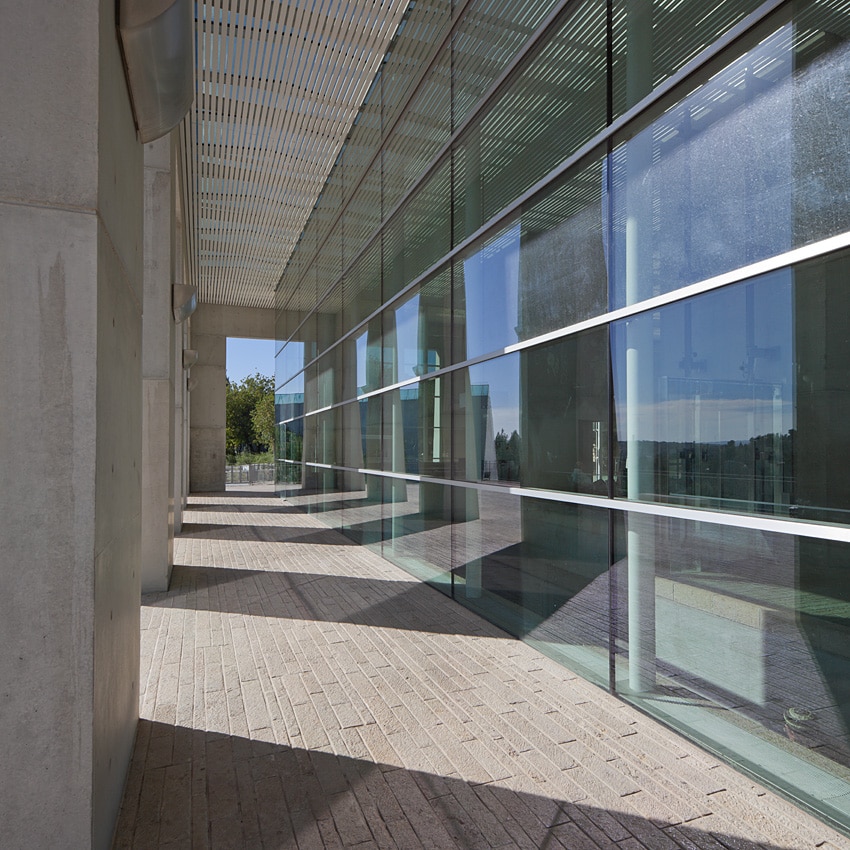

השמשה מהווה חיץ בלתי נראה, המשמר את רציפות המרחב, ואת המשכיות המבטים. הקירות בנויים קורות אלומיניום אופקיות ושמשות בלבד. קורות האלומיניום מיוצבות מכנית, כלפי עמודי פלדה המתנשאים בגבן. בקירות הזכוכית משובצות דלתות נפתחות חוצה שכולן זכוכית ושתי יחידות של דלת מסתובבת חשמלית.
חתך אנכי
- עמוד מבני של פרופיל פלדה עגול, המשמש לתמיכת המבנה ופרופילי האלומיניום האופקיים של קיר המסך.
- קורות ערב אופקיות של פרופילי אלומיניום.
- מחבר מתווסת, העשוי שני גלילי פלב"מ ומשמש לעיגון קורת הערב כלפי עמוד הפלדה המבני, וכמוראה בהגדלה בפרט A בדף הבא.
- שמשה בידודית מרסנת קרינה מסוג 2M-1VE של חברת Vracon בעלת הביצועים הפיזיקאליים הבאים:
0.34=SF, 12%=RO, 14%=RI, 49%=LT, 1.6=U - אורקיע (Skylight) דו – שיפועי, המזוגג בשמשה בידודית רבדים מרסנת קרינה ובעלת הדפס קראמי. השמשה הבידודית מסוג 2M-1VE, עם הדפסים בקוטר של 1.2 מ"מ ובצפיפות של 40%.
- מזחלת לניקוז המים בעלת ייעוד כפול: תמיכה סטטית למילואות הזכוכית וניקוז.
- מצללה (Shading) אקוסטית של פרופילי אלומיניום מעוצבים, במידות 50X100 מ"מ.
